戸建て免震

Aseismic base isolation

免震化のメリット

安全性の向上

• 建物の損傷が少なく、内部設備や室内の安全が保たれ、安心です。
• 家具等の移動、転倒による二次災害を防ぎます。

安心感･居住性の向上

• 大規模な地震でも激しく小刻みな揺れは感じられず、ゆっくりした動きで収まってしまいます。
• 地震に対する不安感が少なくなります。特に高齢者や在宅看護を必要とする方々にとっては優しい構造です。
• 実際に地震が生じなくても家族の無事が保証されるため、心理面における負担の軽減は計り知れないものがあります。
• 地震後の避難経路が確保されます。

機能性の維持

建物内の構造部材、仕上材、設備機器の被害防止により、機能を損なうことがありません。

財産の保全

• 集合住宅の場合、震災を受けた後の補強、解体、建て替えの難しさは、阪神大震災で経験済みです。免震構造ではこのような心配はほとんどありません。
• 家具等の転倒、損傷が著しく少なくなる事により財産の保全が計られます。

注意：免震建物は、個々の物件ごとに地震動を想定し、免震性能のレベルを設定します。 また地震の揺れは、同じ地震でも地域によって差がありますので、詳細につきましては当社にお問い合わせください

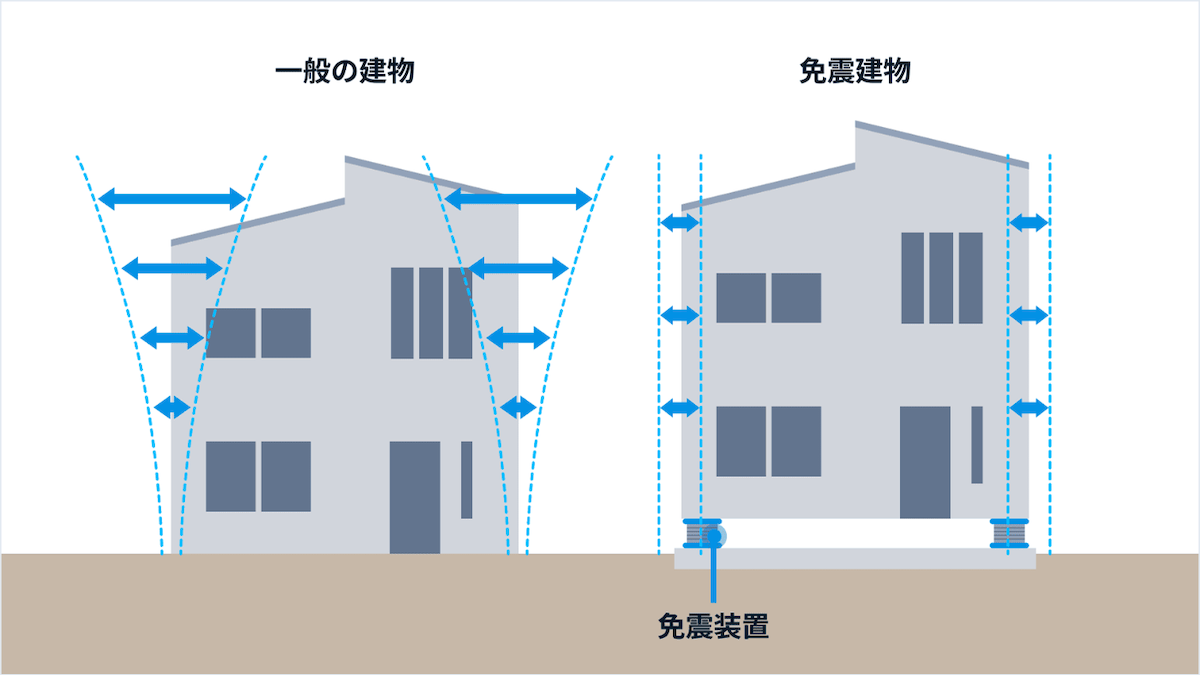

地震の時、こんなに違います

• 建物の損傷・建物の変形・ガラス、外壁の落下
• 家具、設備器具の転倒・器具や天井の落下
• ガス、水道管の破損
• 設備の機能維持・地震直後の平常使用
• 避難口の確保・火災等の二次災害
• 地震後の補修・財産の保全
• 不安感・恐怖感

免震施工方法

当社の施工方法

当社は、狭いスペースでも床版が施工できる工法(※)を開発し、そのすき間は５㎝から１５㎝位で施工可能となりました。この工法では、免震層をかさ上げするための柱を施工する工程がなくなり、また、玄関アプローチのディテールも簡素化できることにより施工にかかる時間と工事費を少なく抑えることが可能になります。

通常の確認申請で建築できます。(免震構造評定は不要です)

※本構法の開発及び特許申請は下記メンバーで構成されております。
徳倉建設株式会社、(社)日本建設業経営協会中央技術研究所、共立建設株式会社、古久根建設株式会社、日東みらい建設株式会社、オイレス工業株式会社
工法特許出願(第１６３９０２号)

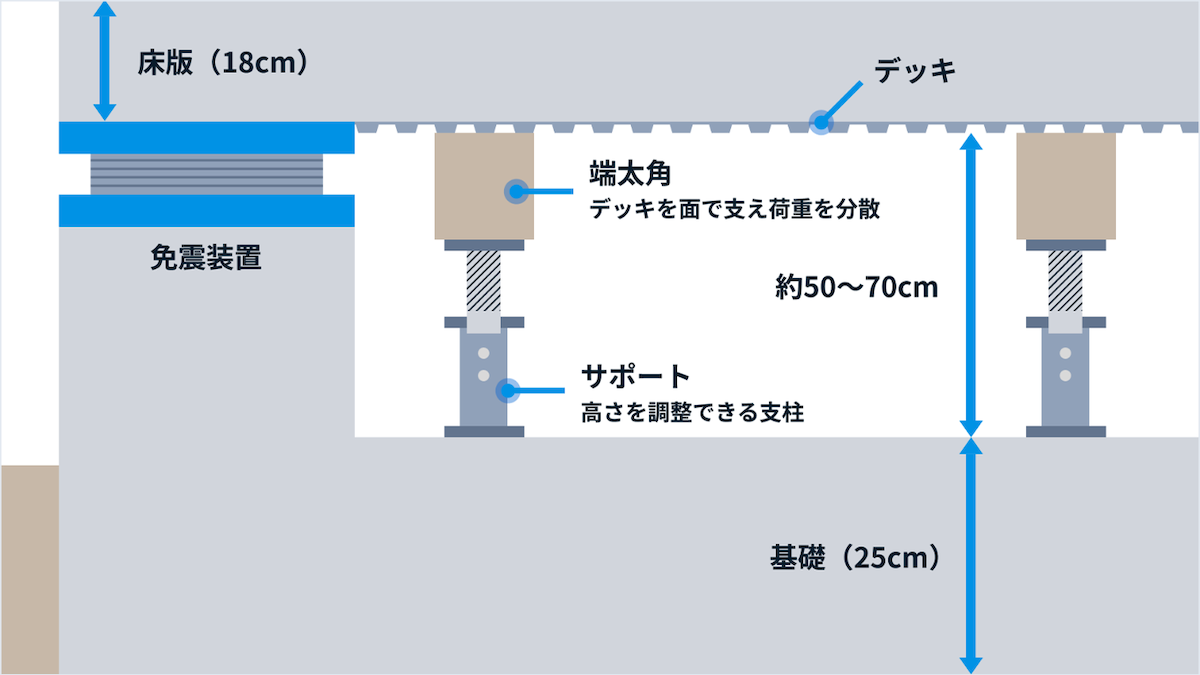

従来の施工方法

従来の工法で施工する場合、施工時の作業空間として約７０cmほど必要になります。
それに伴い、玄関・勝手口などは階段を多く取る必要があります。
また、ディテールも複雑になることから、実用性に欠ける建物になってしまいます。

特許技術

免震層の加工

１．実験目的

エア-ウォール

２．施工システム概要

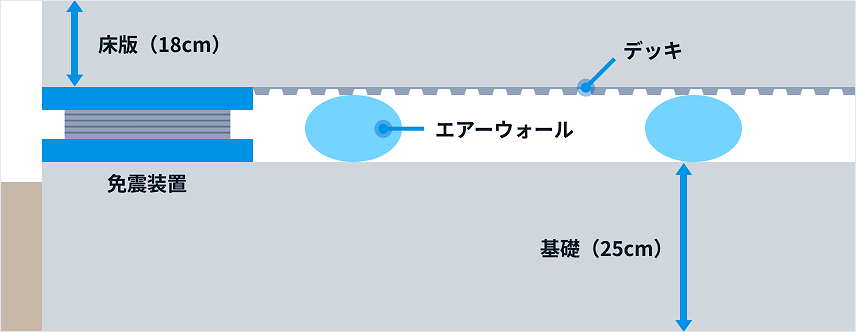

従来の方法で施工する場合、型枠支保工の解体時に作業スペースが必要になり、70cmほどの空間ができてしまう(図－２)。それにより玄関・勝手口などのディテールも複雑になることから、実用性に欠ける建物になってしまう。 　今回提案した工法では、免震層をかさ上げするための柱を施工する工程がなくなり、また玄関アプローチのディテールも簡素化できることによって、施工にかかる時間と工事費を少なく抑えることが可能になる。さらに、型枠支保工解体時には最も安全な工法である。

３．施工方法

•

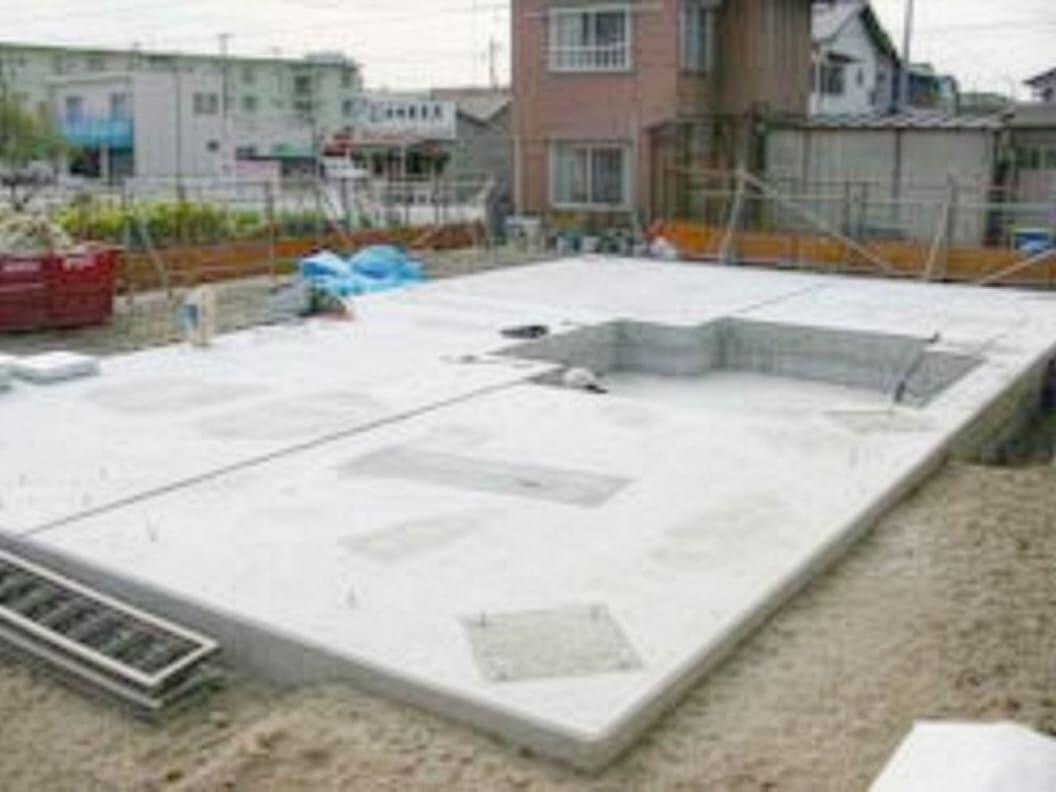

  1.基礎コンクリート打設

•

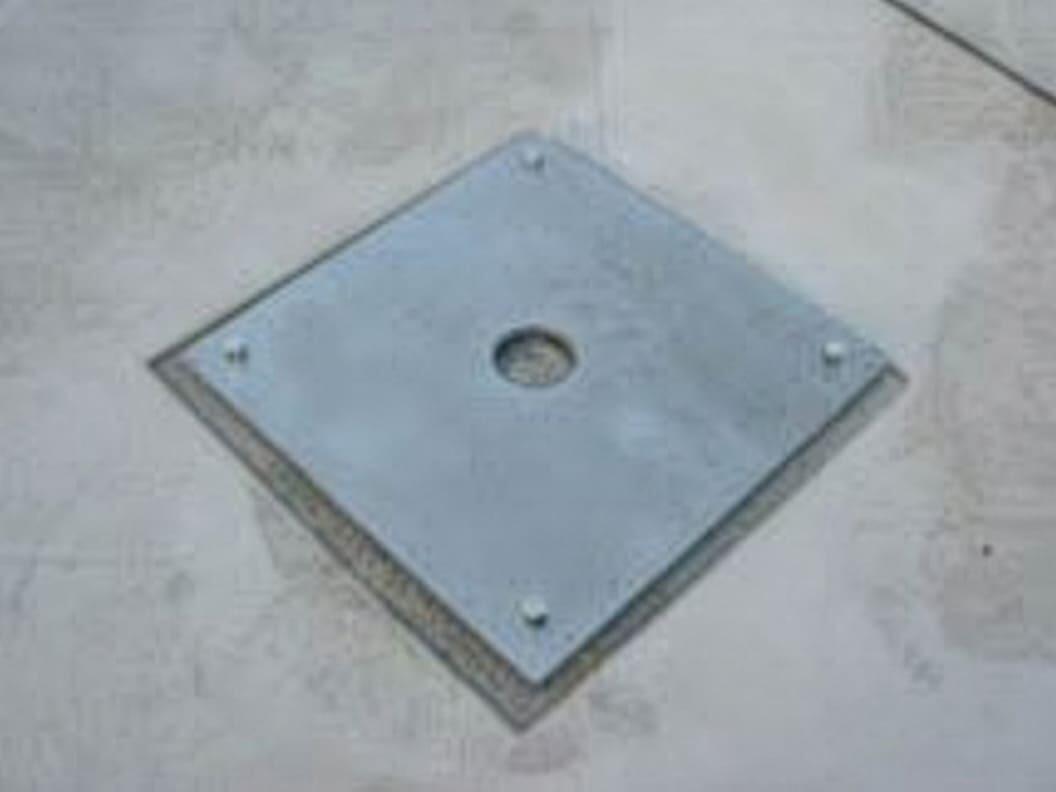

  2.アンカープレート

•

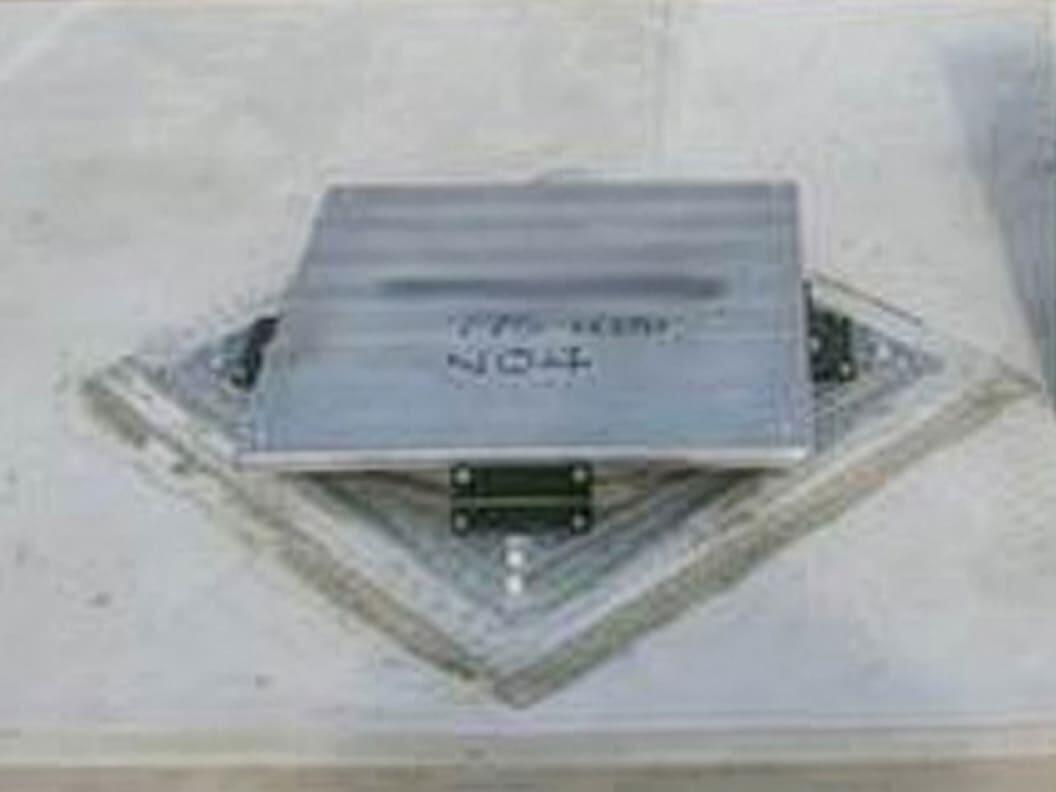

  3.免震装置据付

•

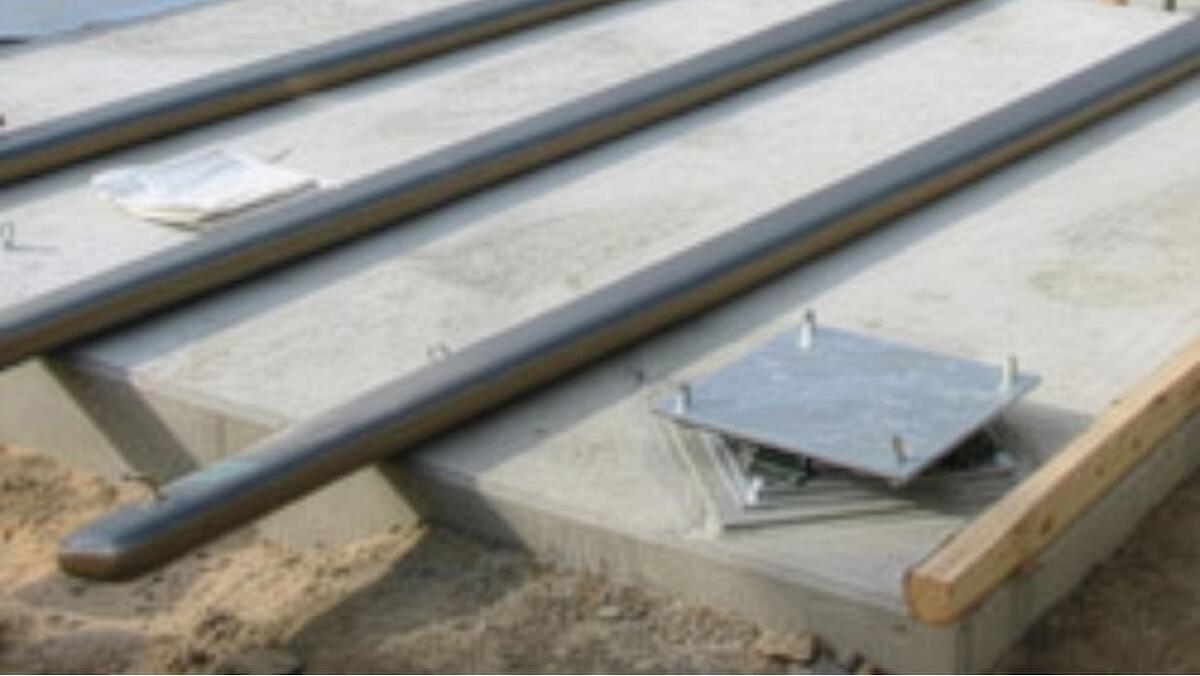

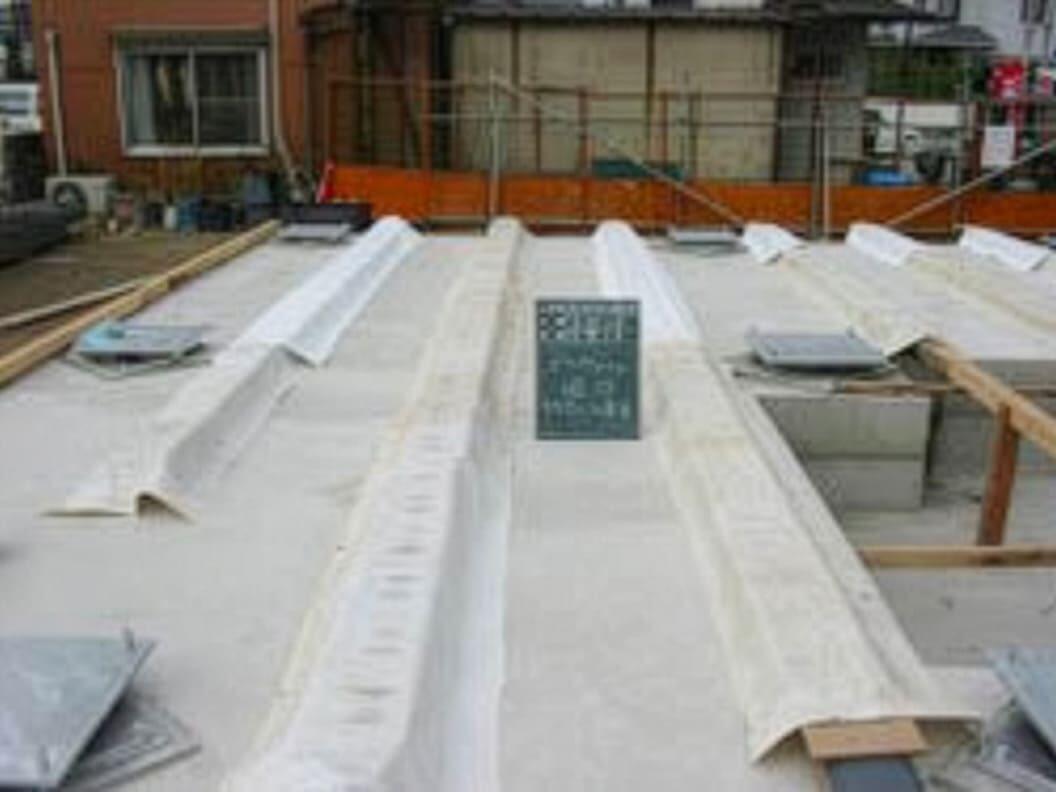

  4.エアーウォール配置

•

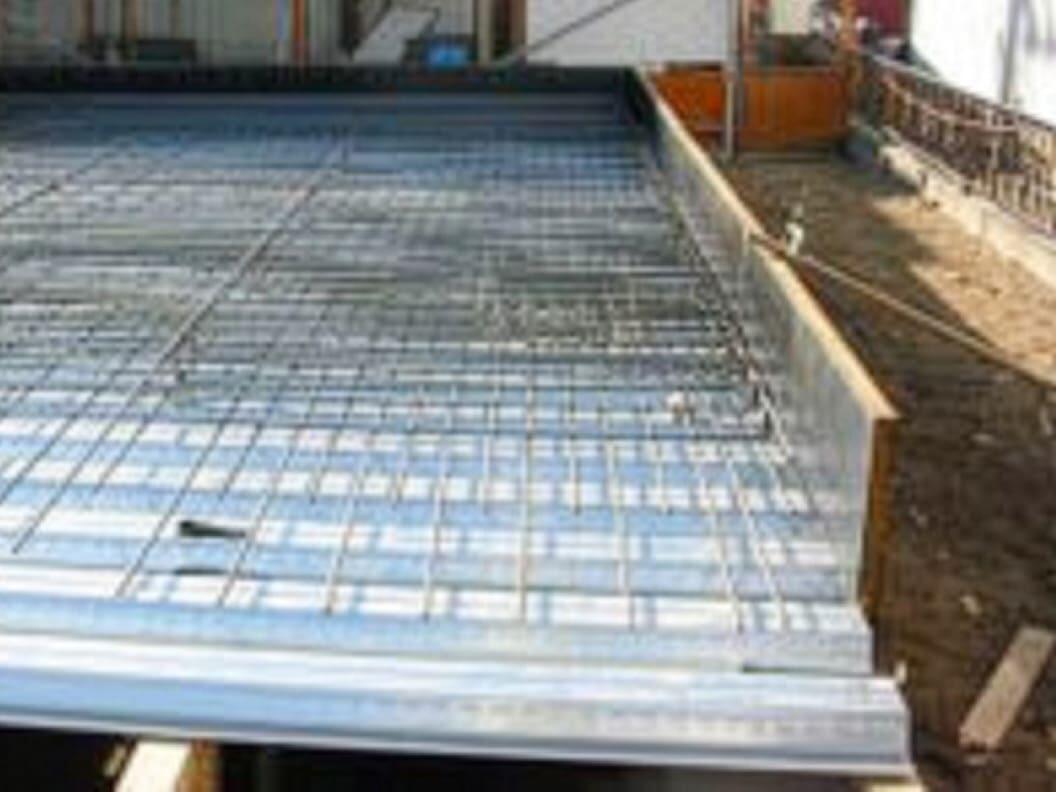

  5.デッキプレート配置

•

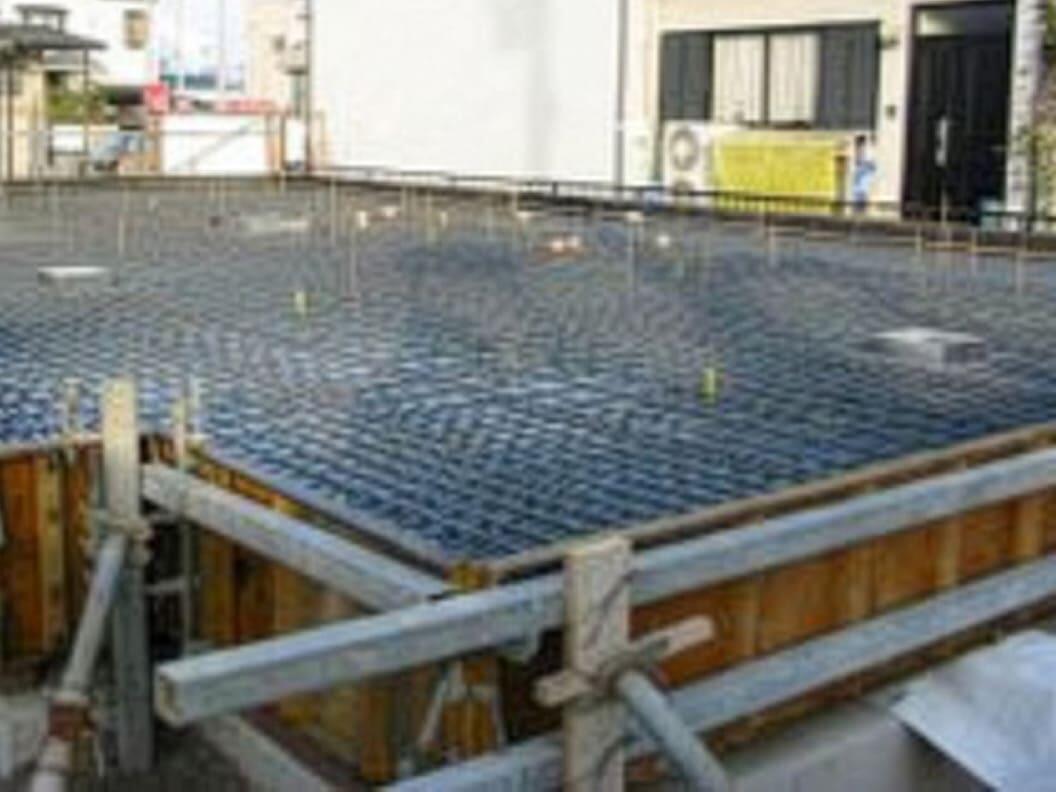

  6.鉄筋組立・コンクリート打設

•

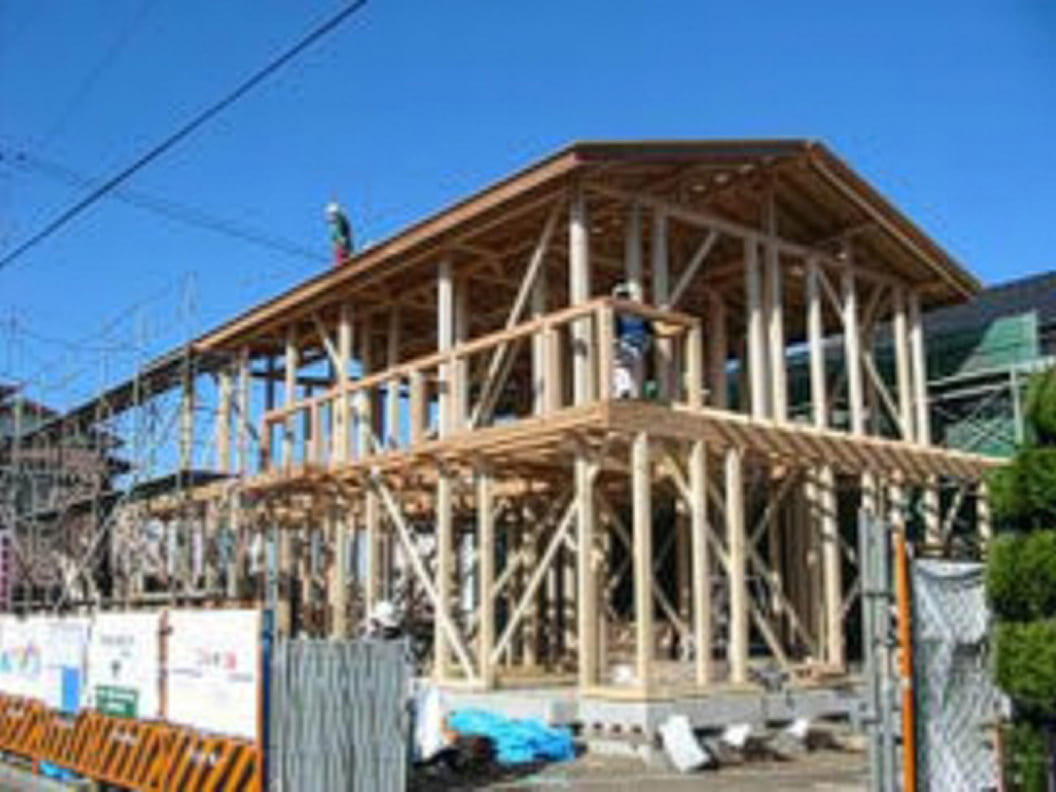

  7.上部構造施工

•

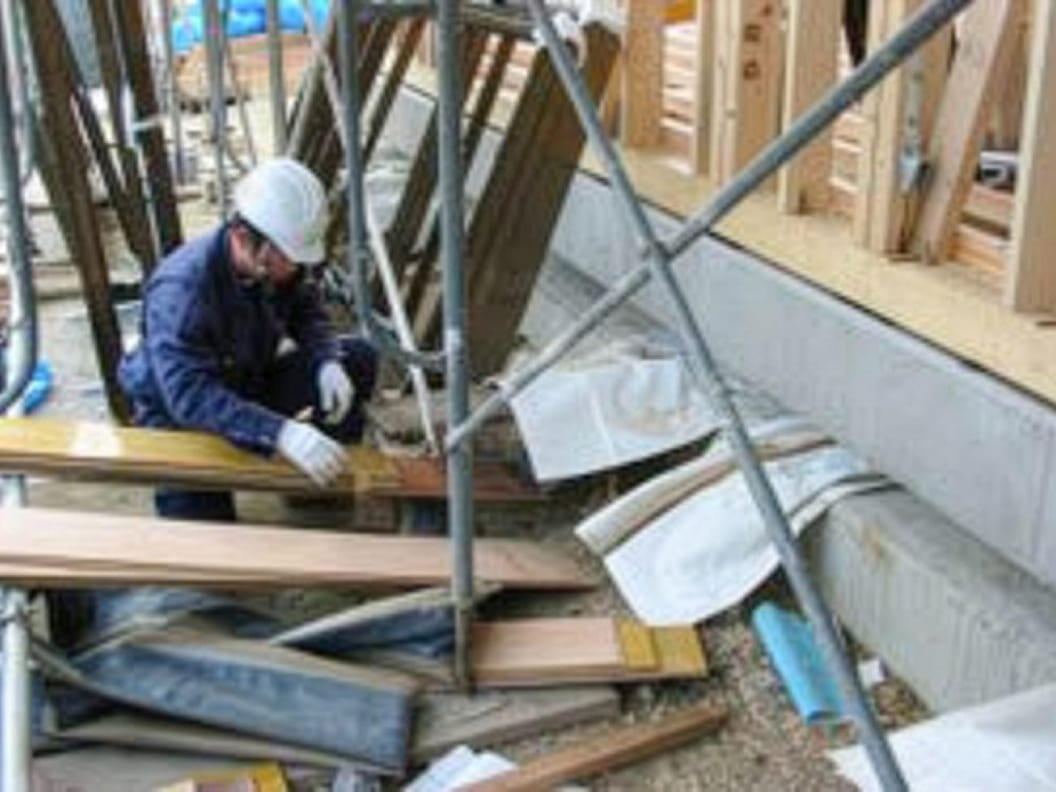

  8.エアーウォール解体

•

  9.解体後

•

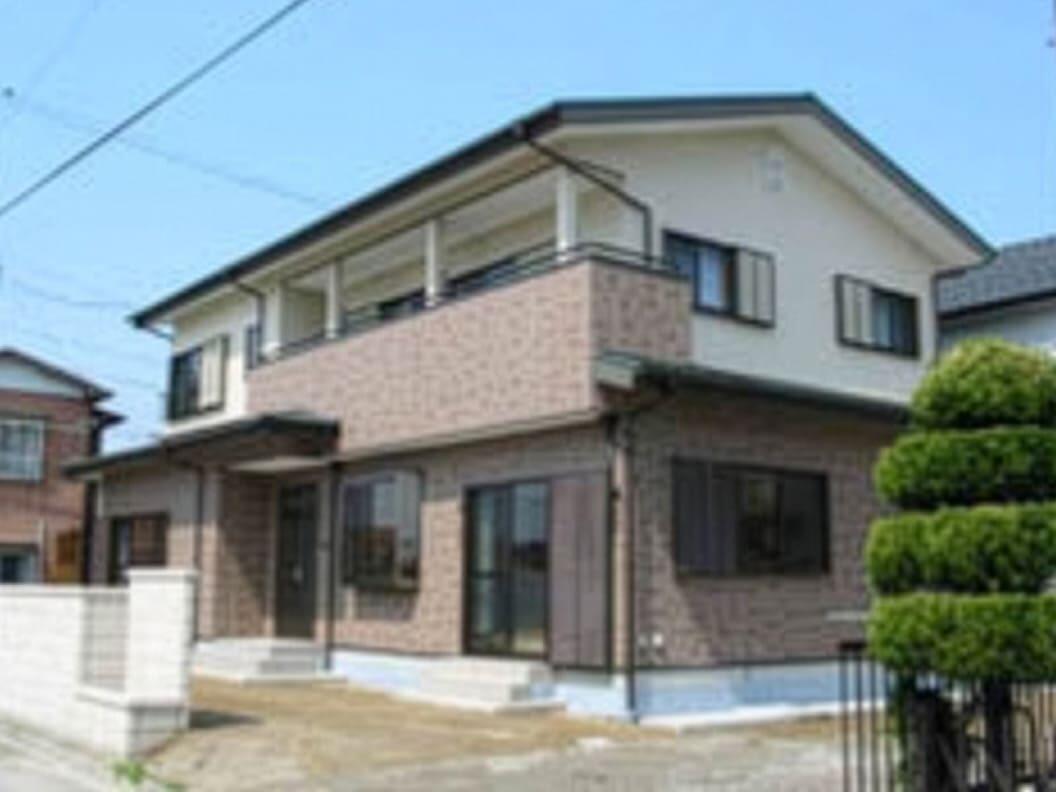

  10.竣工

施工確認実験

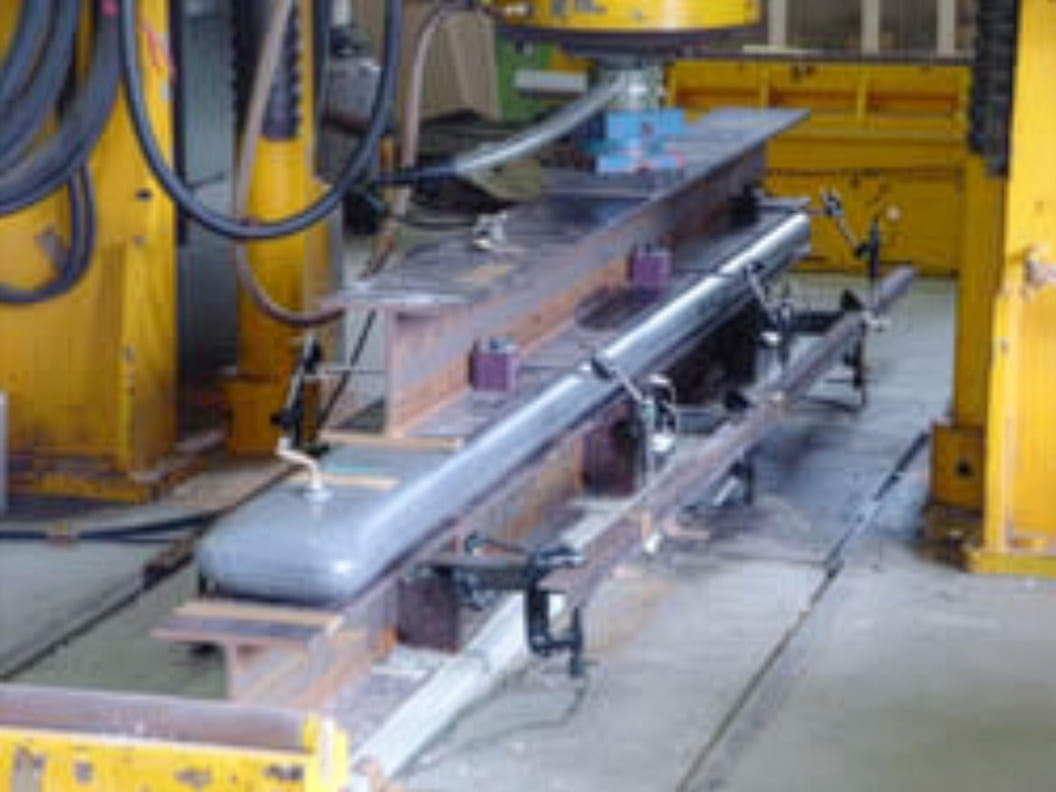

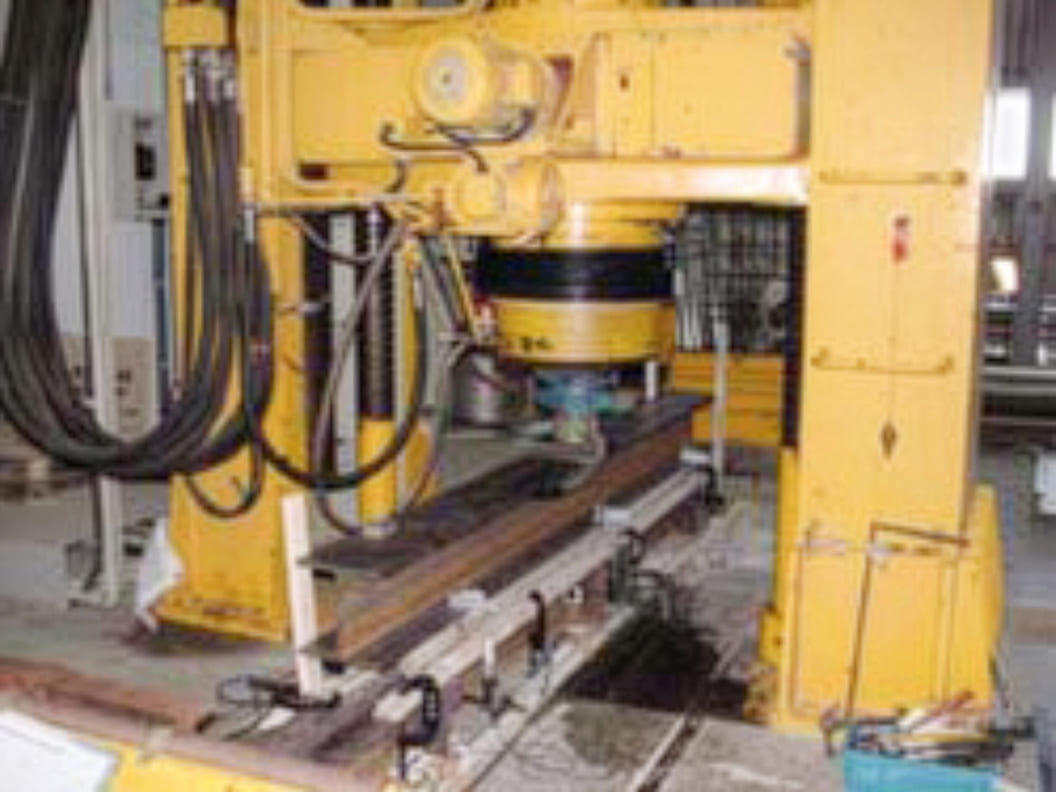

エアフェンス耐荷重性能確認実験

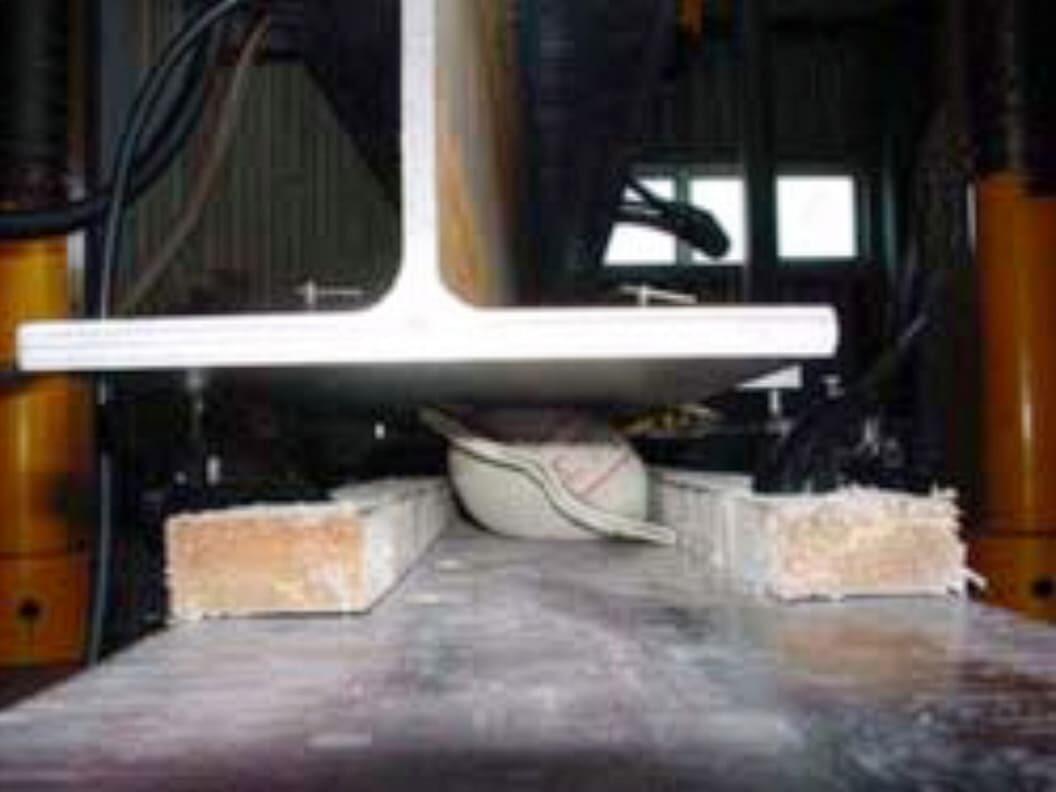

支保工として用いるエアフェンス・エアーウォールが床版コンクリート打設の際に生じる荷重により、変形もしくは損傷がないか確認するため、荷重と撓み量、空気圧を実験により確認しました。 (東京電機大学、日建経技術研究センターにて)
